Co to jest wymiennik ciepła do pompy ciepła?

Chociaż na co dzień go nie widać, to w rzeczywistości jego budowa i jakość zastosowanych materiałów w dużej mierze wpływają na stabilną temperaturę w pomieszczeniach, cichą pracę układu oraz wieloletnią bezawaryjność systemu. Wymiennik pompy ciepła działa jak strategiczny most, przez który energia termiczna z otoczenia trafia bezpośrednio do domowej instalacji grzewczej. Poznaj dokładny schemat jego działania i dowiedz się, jaki rodzaj sprawdzi się najlepiej w warunkach domowych.

Czym jest wymiennik ciepła do pompy ciepła?

Wymiennik ciepła umożliwia przekazywanie energii termicznej między dwoma ośrodkami o różnych temperaturach bez mieszania płynów.

• Z jednej strony przepływa przez niego czynnik roboczy pompy ciepła, a z drugiej woda krążąca w instalacji centralnego ogrzewania lub ciepłej wody użytkowej.
• Sprawnie odbiera energię zakumulowaną w dolnym źródle (np. w powietrzu zewnętrznym) i przekazuje ją do górnego źródła, czyli grzejników lub ogrzewania podłogowego.

Wymiennik pompy ciepła wpływa na szybkość transferu energii oraz skalę strat cieplnych. Urządzenie izoluje obieg chłodniczy od instalacji wodnej, dzięki czemu zapobiega spadkom ciśnienia w układzie.

Dowiedz się więcej o: działaniu pompy ciepła z ogrzewaniem podłogowym.

Jak działa wymiennik ciepła przy pozyskiwaniu energii?

Aby zrozumieć schemat działania, warto prześledzić drogę energii cieplnej do wnętrza budynku. W układzie powietrze-woda pracują dwa główne wymienniki: parownik w jednostce zewnętrznej oraz skraplacz przekazujący ciepło do instalacji wodnej. Proces przewodnictwa cieplnego i konwekcji rozpoczyna się w jednostce zewnętrznej.

Jak działa wymiennik ciepła do pompy ciepła?

• Wentylator kieruje na parownik powietrze zaciągnięte z otoczenia. Zimny czynnik roboczy krążący wewnątrz rur odbiera z niego energię i w efekcie odparowuje.
• Ogrzany gaz trafia do sprężarki, która podnosi jego ciśnienie oraz temperaturę. Następnie przepływa do skraplacza, gdzie oddaje skumulowaną energię do wody krążącej w ogrzewaniu podłogowym lub kaloryferach.

Płynna współpraca tych elementów sprawia, że cały system działa stabilnie. W ten sposób zużywasz mniej prądu i płacisz niższe rachunki za ogrzewanie.

Sprawdź: czym różni się skraplacz od parownika.

Ile jest rodzajów wymienników ciepła?

W systemach grzewczych stosuje się kilka różnych urządzeń do przekazywania energii cieplnej. To, jaki wymiennik do pompy ciepła sprawdzi się w Twoim domu, zależy od budowy instalacji grzewczej. W branży HVAC funkcjonują trzy podstawowe typy:

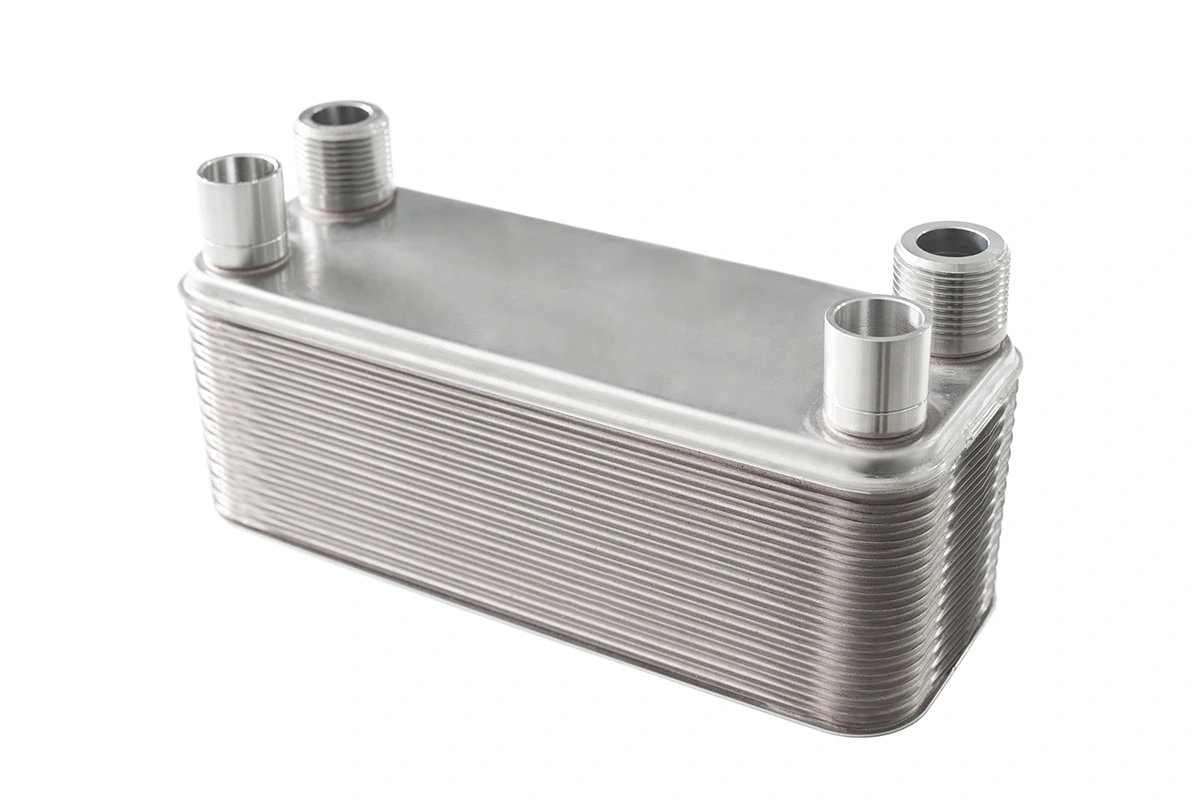

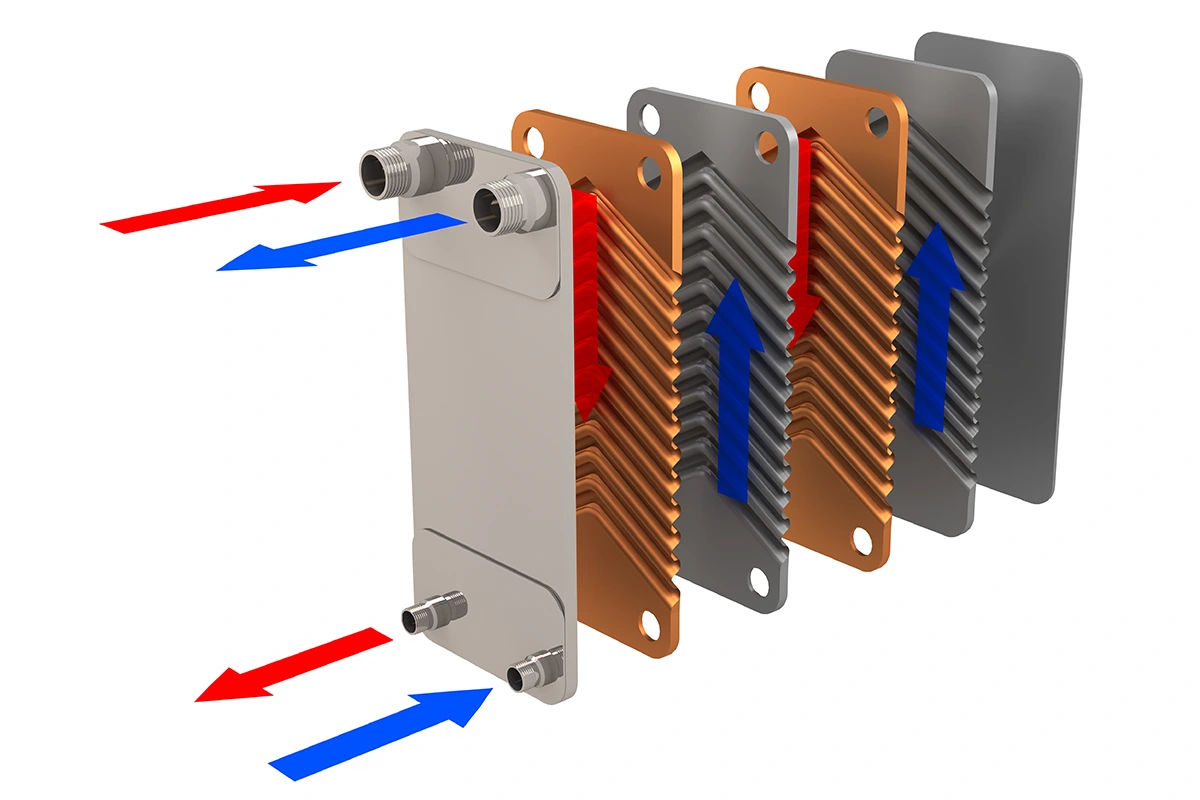

• wymienniki płytowe – składają się z wielu cienkich, metalowych płyt. Ciepły oraz zimny płyn płyną tuż obok siebie w wąskich szczelinach między nimi, ale nigdy się nie mieszają. Wymiana energii termicznej zachodzi błyskawicznie, a samo urządzenie jest bardzo małe i lekkie.
• wymienniki współosiowe (koaksjalne) – cała konstrukcja to jedna rura wciśnięta wewnątrz drugiej, większej rury. Jednym kanałem płynie woda, a drugim czynnik roboczy. Ich największą zaletą jest wysoka odporność na zanieczyszczenia i twardą wodę. Są jednak znacznie większe oraz cięższe niż modele płytowe.
• wymienniki płaszczowo-rurowe – zbudowane są z zewnętrznego zbiornika (płaszcza), w środku którego znajduje się pęk cieńszych rurek. Świetnie radzą sobie ze skokami ciśnienia, dlatego wykorzystuje się je przede wszystkim w dużych instalacjach przemysłowych lub budynkach wielorodzinnych.

Najbardziej popularnym rozwiązaniem w nowoczesnych domach są płytowe wymienniki ciepła do pompy ciepła, ponieważ łączą niewielkie rozmiary z wysoką efektywnością.

Jaki wymiennik do pompy ciepła wybrać?

Odpowiedni wymiennik to podstawa sprawności całego systemu. Jeśli urządzenie będzie za małe, pompa ciepła nie przekaże całej wyprodukowanej energii do grzejników lub podłogówki. Zapłacisz wyższe rachunki za prąd mimo niższej efektywności całego układu.

Jak dobrać wymiennik do pompy ciepła?

• powierzchnia wymiany ciepła i moc urządzenia – im większa powierzchnia płyt, tym szybciej ciepło przechodzi do wody. Przy ogrzewaniu niskotemperaturowym (np. podłogówka, woda ok. 30-35°C) stosuje się od 0,35 m² do 0,5 m² powierzchni płyt na każde 10 kW mocy pompy, a w instalacjach wysokotemperaturowych (tradycyjne grzejniki, woda 50-55°C) wystarczy od 0,25 m² do 0,35 m² na każde 10 kW mocy.
• średnica rur i przepływ wody – otwory w wymienniku muszą pasować do grubości rur w kotłowni. Jeśli otwory będą zbyt wąskie, pompa zużyje dużo więcej prądu, aby przepchnąć wodę przez instalację.
• materiał wykonania – to od niego zależy, czy instalacja będzie skutecznie działać przez kilka czy kilkadziesiąt lat. Tanie metale szybko rdzewieją pod wpływem wysokiej temperatury oraz ciśnienia wody.

Prawidłowo dobrany, solidny wymiennik oznacza wyższą wydajność systemu grzewczego, mniejsze ryzyko awarii i stabilną pracę przy różnych warunkach zewnętrznych. Właśnie dlatego pompy ciepła KAISAI są wyposażone w:

• Zewnętrzny wymiennik powietrze-czynnik chłodniczy (parownik) z miedzianych rur i aluminiowych lameli, wyposażony w powłokę hydrofilową oraz płaszcz chroniący przed korozją.
• Wewnętrzny, płytowy wymiennik ciepła do pompy ciepła ze stali nierdzewnej (316), który zapewnia wysoką efektywność, trwałość oraz bezstratne przekazywanie ciepła do instalacji grzewczej i chłodniczej.

Dzięki takiemu połączeniu nowoczesnych materiałów i inteligentnego sterowania zyskujesz niższe rachunki za ogrzewanie, dłuższą żywotność pompy ciepła oraz komfort cieplny w domu przez cały rok.

FAQ – wymiennik w pompie ciepła

Kiedy stosuje się wymiennik ciepła?

Wymiennik ciepła wykorzystuje się, gdy trzeba przekazać ciepło z jednego obiegu płynu do drugiego bez ich fizycznego mieszania, np. w pompach ciepła do oddzielenia czynnika chłodniczego od wody grzewczej lub przy łączeniu pompy monoblok z instalacją domową przez obieg glikolowy.

Gdzie stosuje się wymienniki ciepła?

Oprócz pomp ciepła urządzenia te pracują w wielu codziennych systemach domowych i przemysłowych. Znajdziesz je w kotłach kondensacyjnych, klimatyzatorach, rekuperatorach (gdzie odzyskują ciepło ze zużytego powietrza), a także w samochodowych chłodnicach oraz przemysłowych węzłach cieplnych. Wszędzie tam pełnią tę samą funkcję: sprawnie i bezpiecznie przekazują energię termiczną.

Jak inaczej nazywa się wymiennik ciepła?

W branży HVAC wymiennik ciepła często nazywa się skraplaczem (kiedy oddaje ciepło do wody lub powietrza) albo parownikiem (kiedy odbiera energię z otoczenia). Możesz się także spotkać z takimi określeniami jak nagrzewnica, chłodnica lub rekuperator.

Jaki jest najlepszy wymiennik ciepła?

W nowoczesnych domowych instalacjach grzewczych najlepszym i najchętniej wybieranym rozwiązaniem jest wymiennik płytowy z wysokiej jakości stali nierdzewnej.

Co jest lepsze, bufor czy wymiennik ciepła?

Tych dwóch urządzeń nie można porównywać, ponieważ mają inne funkcje. Wymiennik służy do przekazywania ciepła między obiegami, natomiast zbiornik buforowy do pompy ciepła magazynuje energię grzewczą i stabilizuje pracę pompy, zapobiegając jej zbyt częstemu włączaniu się.

Co ile wymieniać wymiennik ciepła?

Jeśli w instalacji krąży czysta woda o prawidłowych parametrach, urządzenia nie trzeba wymieniać przez kilkanaście, a nawet kilkadziesiąt lat. Wystarczy regularnie kontrolować stan filtrów i pamiętać o okresowych przeglądach technicznych całego systemu.

Jakie są objawy uszkodzonego wymiennika ciepła?

Do najczęstszych objawów należą: zauważalny spadek wydajności grzewczej, skoki lub utrata ciśnienia w instalacji CO, obecność oleju sprężarkowego w wodzie grzewczej oraz błędy przepływu lub ciśnienia wyświetlane na sterowniku pompy ciepła.
